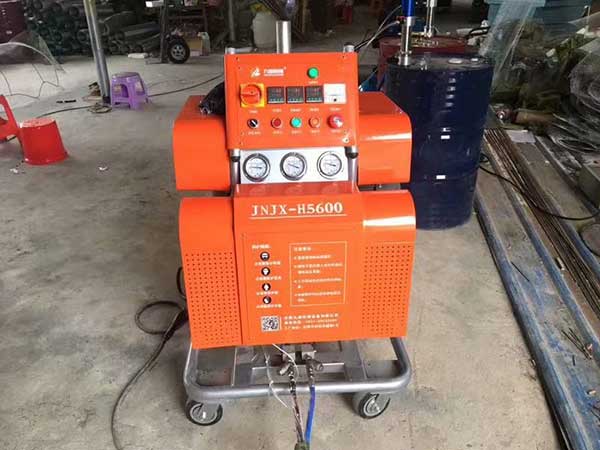

上圖：H5600聚脲噴涂機(jī)

　　聚脲噴涂機(jī)系統(tǒng)施工工藝-鐵嶺

　　施工工藝

　　1.基層修補(bǔ)及底涂

　　n

　　由于基面拋丸后出現(xiàn)很多直徑2-5mm的空洞，采用Concresive 1446 對(duì)局部缺陷及氣孔進(jìn)行修補(bǔ)涂Masterseal P 658， 基面刮涂，用量0.3-0.4KG/M2,邊刮涂邊拋撒F5或F1干燥石英砂，拋撒時(shí)以全部覆蓋底涂為準(zhǔn)，刮涂后根據(jù)現(xiàn)場(chǎng)溫度間隔6-10小時(shí)后采用鼓風(fēng)機(jī)清理表面松散及沒(méi)有粘牢的砂粒。（5-15?C時(shí)約10-6小時(shí)）

　　n

　　根據(jù)現(xiàn)場(chǎng)情況選涂Mastertop P691（如環(huán)氧底涂固化后放置時(shí)間超過(guò)要 求時(shí)或底涂受到雨水的影響時(shí)等）, 0.050.1kg/m2，根據(jù)現(xiàn)場(chǎng)溫度間隔2-10小時(shí)后涂刷后序涂層。（5-15C時(shí)約2小時(shí)）

　　2.噴涂聚脲

　　產(chǎn)品規(guī)格多元胺組合料異氰酸酯組合料密度（25℃）1.03 ±0.03 g/cm3 1.08 ±0.03 g/cm3 粘度（25℃） 500 ± 100 cps  1000 ±200 cps

　　產(chǎn)品外觀

　　黃色液體

　　微黃色透明液體
